ZONT H1500+ PRO универсальный контроллер

Универсальный контроллер ZONT H1500+ PRO обладает широким функционалом и подходит для контроля и управления сложными системами отопления. Прибор является современной версией контроллера ZONT H1000+ и соответствует профессиональным стандартам ZONT.

Контроллер ZONT Н1500+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1500+ PRO применяются блоки расширения ZE-22, ZE-44, ZE-88 (к контроллеру возможно подключить 1 блок). Блок не требует отдельного программирования.

Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.

ZONT H1500+ PRO управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.

для удаленного управления инженерной системой

• GSM (4G) и Wi-Fi связь
• Управляет и автоматизирует системы отопления и ГВС
• Управляет 1 или 2 котлами (каскад, основной+резервный, расписание)
• Управляет исполнительными устройствами – 6 выходов ОК, 6 универсальных входов/выходов
• Поддерживает работу с блоками расширения
• Обеспечивает безопасность работы системы
• Оповещает при аварии котла и любых внештатных ситуациях
• Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
• Сокращает потребление энергоресурсов

Универсальный контроллер ZONT H1500+ PRO обладает широким функционалом и подходит для контроля и управления сложными системами отопления. Прибор является современной версией контроллера ZONT H1000+ и соответствует профессиональным стандартам ZONT.

Контроллер ZONT Н1500+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1500+ PRO применяются блоки расширения (к контроллеру возможно подключить 1 блок). Блок не требует отдельного программирования.

Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.

ZONT H1500+ PRO управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.

Контроллер ZONT H1500+ PRO стоит выбрать для:

• автоматического контроля режимов работы прямых и смесительных контуров системы отопления;
• контроля режимов работы и технического состояния котла;
• контроля заданных и текущих температур и оперативного изменения их значений;
• автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
• запрограммированного управления элементами домостроения;
• удаленного управления приборами;
• мгновенного оповещения при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
• контроля и автоматического реагирования системы безопасности и охраны.

Прибор управляет 1 или 2 котлами (в том числе в каскаде), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.

Контроллер ZONT H1500+ PRO имеет 6 выходов типа «открытый коллектор» и 6 универсальных входов/выходов, которые могут быть назначены выходом «открытый коллектор».  4 входа NTC предназначены для прямого подключения датчиков NTC.

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления котлами Контроллер использует внешние адаптеры цифровых шин, поддерживаемые протоколы: OpenTherm, E-Bus, Ariston, Navien, BSB, Wolf, Daesung*, Rinnai, Arderia, EMS+, Modbus.

Универсальный контроллер ZONT H1500+ PRO контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 120 радиодатчиков, опционально через подключаемый радиомодуль МЛ-590).

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.

Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.

Универсальный контроллер ZONT H1500+ PRO подойдет пользователям, которым нужна гибкая настройка работы всех приборов инженерной системы.

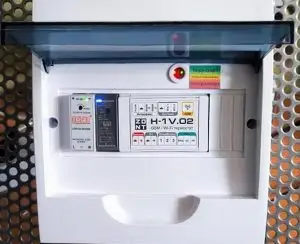

Индикация в монтажном боксе

Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.

Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.

С универсальным контроллером ZONT H1500+ PRO:

— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;

— вы можете быть уверенным в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Функционал устройства

Контроль и управление котлом

• 2 котла (каскад, резерв, расписание)
• подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла)
• подключение котлов релейным способом
• отображение текущего состояния котлов
• ПЗА и ПИД-регулирование
• настройка сценариев работы
• настройка работы по расписанию
• защита от замерзания
• функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)

Особенности управления и настройки

• дистанционно через веб-сервис, приложение, смс
• создание сценариев работы управляемых приборов различной сложности
• неограниченное количество настраиваемых режимов работы
• погодозависимое управление (датчик или погодный сервер)

Автономная работа

• встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
• обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Управление ГВС

• работа по расписанию
• функция «Антилегионелла»
• мониторинг температуры ГВС

Управление исполнительными устройствами

• 6 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
• 6 выходов «открытый коллектор» для подключения электроприборов
• поддержка блоков расширения (1 шт.)

Подключение датчиков

• датчики t проводные аналоговые NTC (4 в комплекте)
• датчики t проводные цифровые
• аналоговые датчики охраны и безопасности
• аналоговый датчик давления
• радиодатчики 868 МГЦ, до 120 шт.
  (при использовании радиомодулей ZONT МЛ-590)

Функции охраны и безопасности

• подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
• подключение охранных датчиков движения, разбития стекла, размыкания
• подключение свето-звуковой сирены
• возможность настройки срабатывания исполнительного устройства по полученному сигналу
• просмотр потокового видео с видеокамер по протоколу RTSP
• организация персонализированного доступа в помещения

Особенности прав пользователей

• несколько доверенных номеров телефонов (для контроля и управления)
• несколько пользователей совместного доступа (доступ техническому специалисту)
• разграничение прав каждому пользователю

Способы управления

• личный кабинет веб сервиса
• мобильное приложение для iOS и Android
• панель ручного управления МЛ-753 (приобретается отдельно)

Мгновенные оповещения

• выход t за пороговые значения (min/max)
• выход давления за пороговые значения (при подключении датчика)
• авария и неисправность котла
• неисправность подключенных датчиков
• пропадание и восстановление напряжения питания
• срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)

Способы оповещений

• push-уведомления мобильного приложения
• смс
• письмо на e-mail

Запись и хранение истории событий

• 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
• время работы котла и мониторинг измеряемых температур
• время появления аварий и ошибок в работе котла
• время пропадания и восстановления основного напряжения питания
• время и текст входящих смс сообщений
• дата обновления ПО и номер текущей версии ПО

Технические характеристики

Основное питание	Внешний источник стабилизированного питания напряжением 9-18 В постоянного тока
Резервное питание	Встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощность	Не более 12 Вт
Каналы связи	Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n GSM — резервный: Поддержка 2G Поддержка 4G – Приборы с наклейкой на упаковке «4G» Ethernet — TCP/IP, 10BASE-T
Поддерживаемые интерфейсы	RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)
Поддерживаемые адаптеры Для расширенного управления котлом по цифровому протоколу	Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf Адаптер цифровой шины RINNAI Адаптер цифровой шины ARDERIA Адаптер цифровой шины EMS+ Адаптер цифровой шины Modbus
Управляемые выходы	6 шт. типа «открытый коллектор»
Универсальные входы/выходы	6 шт. (могут быть настроены как «открытый коллектор»)
Входы NTC	4 шт.
Поддержка блоков расширения	Есть, 1 шт. (ZE-88, ZE-84E, ZE-44, ZE-22)
Датчики температуры	Проводные Тип — аналоговые NTC, RS-485, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20 Беспроводные — До 120 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики охранные и информационные	Проводные Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф Беспроводные Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-712, МЛ-570
